从原料烘干到砂浆生产等自动化生产线该套设备共分有两部分,一部分为沙子烘干机生产线,另一部分为全自动干混砂浆生产线。
沙子烘干机是将带有倾角的回转圆筒烘干机与气流烘干机机原理合二为一开发的一种砂石烘干生产线设备,它改变了回转圆筒烘干机的笨重和气流烘干机体积庞大的缺点,体积小、热效率高、重量轻、适用性广、温度控制灵活。该套烘干设备可用于干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、石膏、铁粉等原料的烘干,广泛用于建材、化工、铸造等行业。
1、烘干机理科学合理、节能。物料在内筒与热气流以、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。 烘干机热效率高,节能显着。经检测,热效率大大超过传统烘干机50%左右的水平。该设备投产使用后,节煤效显着。
2、该机采用物料与热气流顺流烘干工艺,适用广。它能适应粘土、煤、矿渣、铁粉等各原材料的烘干,也适用于冶金、化工等部门的各散状物料的烘干。 结构紧凑。整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装方便、操作简单、运行可、运转率高。
3、该机的外部表面积比单筒回转式烘干机减少30%以上,并且外筒对内筒有保温隔热作用,外筒表面温度低,热损失少,在节能的同时,大大改变了劳动环境和劳动条件。
4、多种扬料板设计,角形扬料板与万字扬料板的结合,使物料与热烟气交换,减少了烘干机筒内“风洞”产生的机理。
5、物料初水分15%,终水分确保0.5-1%以下,是水泥厂矿渣粉和干粉砂浆生产线等各种烘干工程首选产品。
6、燃料可适应白煤、烟煤、煤矸石、油、汽,能烘20-40mm以下块料、粒料、粉状物料。
7、比单筒烘干机减少占地面积60%左右,土建投资降低50%左右,方便安装。
8、出料温度小于60度,可直接进料库,无需进冷却棚冷却。
主体设备生产流程:
成品砂由斗提机提升分别装入储料仓内。粉料由散装罐车打入各自的料仓中,添加剂及其他袋装材料由添加剂提升装置提升后,由人工加到各自的料仓中。砂仓、粉料仓、添加剂仓中的物料,通过螺旋输送机依次卸入各自计量斗中,累积计量。当各种物料计量完毕后,启动螺旋输送机,将各种物料同时卸入斗提机,经提升卸入中间储料斗;在需要时中间储料斗的混合料直接卸入搅拌机内进行搅拌,经过一定时间,搅拌好的成品料由搅拌机卸料口卸出,储存在成品过渡斗内,经包装机包装,或经螺旋输送机和斗提机送入成品仓内完成一个工作循环。
自动化干粉砂浆生产线主要由节能高效的原料储存、输送系统、配料系统、混合系统、包装系统、除尘系统、整机控制系统等构成。一般需要配备2-3个原料罐,用于储存散装水泥、粉煤灰、干砂、等物料。
自动配料系统可准确快速的按照用户设定的配比进行自动配料,从而大大的提高生产效率。
设备主机采用双轴浆叶式混合机,该机具有自动喂料、气动放料、生产过程桶壁无积块、无死角、均匀度高、并且能够大大的缩短混合时间,是目前比较理想的混合设备。
采用便捷的全电脑控制系统,各设备运转模拟显示,运行情况一目了然,操作中更加得心应手。
生产好的成品可直接输送到成品散装罐储存或通过阀口定量包装系统进行分包,该阀口袋装主机采用电脑计量装置、性能稳定、操作简单并配有除尘口,减少粉尘对人体的危害,实现环保型生产。
烘干系统:用于将生产或采集到的潮湿砂粒烘干,该系统包括圆盘给料机、烘干主机、输送机、筛分机、除尘器、提升机等设备。

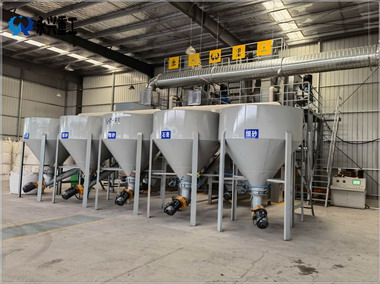

原料罐:用于储存水泥、粉煤灰等,采用泵车气动送料。仓顶设有除尘器,保护工作环境。仓体锥体部位装有气动破拱装置,防止水泥、粉煤灰结拱,保证计量螺旋配料顺畅。
混合系统:设备主机采用节能的双轴浆叶式无重力混合机,混合均匀度能够高达99%,该机具有自动喂料、气动放料、生产过程桶壁无积块、无死角、均匀度高、能够缩短混合时间,是目前比较理想的混合设备。
包装系统:生产好的成品可直接经过提升系统进入成品储料仓,也可进行分袋包装储存,以阀口袋包装机使用较多,该包装机采用电脑计量装置、性能稳定、操作简单并配有除尘口,减少粉尘对人体的危害,实现环保型生产。
除尘系统:用于回收干混砂浆生产中产生的灰尘,有利与生产环境的环保。一般选用脉冲袋式除尘器,该除尘器运行可靠,除尘效率高,维护方便。
输送及提升系统:用于干混砂浆生产过程中物料输送,可分为水平输送和垂直输送,水平输送可使用螺旋输送机,垂直输送一般采用斗式提升机,提升过程全封闭,保证工作环境的整洁环保。
控制系统:采用便捷的全电脑PLC控制系统,各设备运转模拟显示,运行情况一目了然,操作中更加得心应手。
我公司的干混砂浆搅拌站可生产各种不同的建筑干粉系列,如:粘结砂浆、抹灰砂浆、砌筑砂浆、地坪砂浆、特殊砂浆等产品,设备生产工艺和流程可根据用户不同的配方、配置进行特殊定制。
